ラビリンスシール

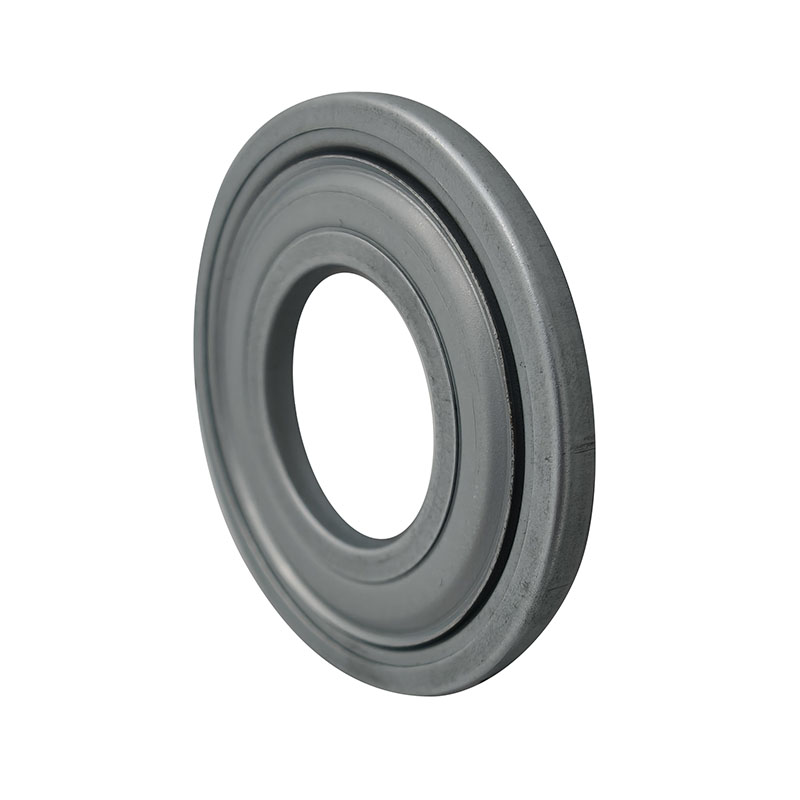

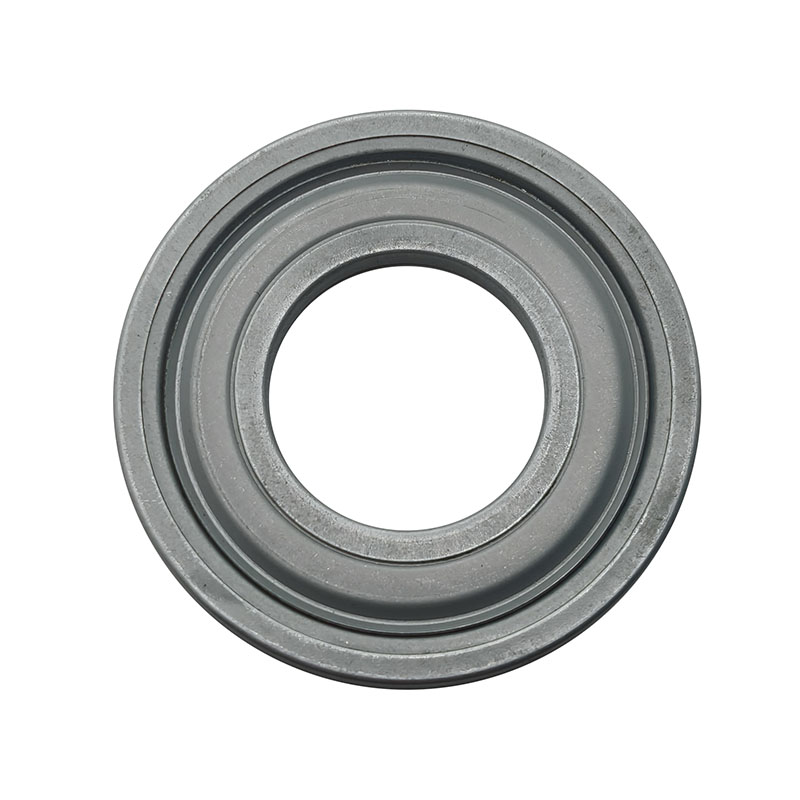

ラビリンス シールは、回転コンポーネントと固定コンポーネントの間に多数の曲がりくねったチャンバーを組み込むことによって漏れを低減するシールの一種で、理想的なラビリンス流路モデルを表します。その構造は、シャフトの周りに連続的に配置された複数の環状シール歯を特徴とし、各歯は一連の流れを制限するギャップと拡張キャビティを形成します。封入媒体がこの曲がりくねった迷路の隙間を通過する際に絞り効果が生じ、漏れ防止の目的が達成されます。

ラビリンス シールは、さまざまな表面処理オプションを備えたスチールまたはアルミニウムの原材料から製造されています。取り付けは迅速かつ簡単で、通常はスピンドルの再構築は必要ありません。多くの場合、これらのシールは主な保護バリアとして機能し、ベアリングの故障の防止に役立ちます。高精度ベアリングを錆、汚染、破片から保護するように設計されており、ベアリングの故障や予期せぬメンテナンスの問題の排除に貢献します。

製品パラメータ（仕様）

製品アプリケーション

ローターとケーシングの間にラビリンスシールの隙間があるため、固体接触がなく、潤滑が不要です。この設計は熱膨張に対応しており、高温、高圧、高速の用途に適しています。したがって、このシール構成は、蒸気タービン、ガスタービン、圧縮機、送風機のシャフトエンドシールや段間シール、さらに他の動的シール構造のフロントシールに広く採用されています。
