片端六角ボルトの代わりにスタッドボルトが広く使用される理由

機械、鉄骨構造物、重荷重産業の多くの購入者が同じ疑問を抱いています。片端六角ボルトは取り付けが簡単ですが、なぜ大型機械、ボイラー、パイプライン、鉄骨構造物のプロジェクトではスタッドボルトが一般的な選択肢なのでしょうか?片端ボルトの性能は悪くありませんが、厚いコンポーネントの接続、頻繁な分解と組み立て、高温高圧の作業条件を伴う用途では固有の欠点があります。スタッドボルトは、両端にネジを備えたヘッドレス構造を特徴とし、片端ボルトの用途制限を完全に克服します。

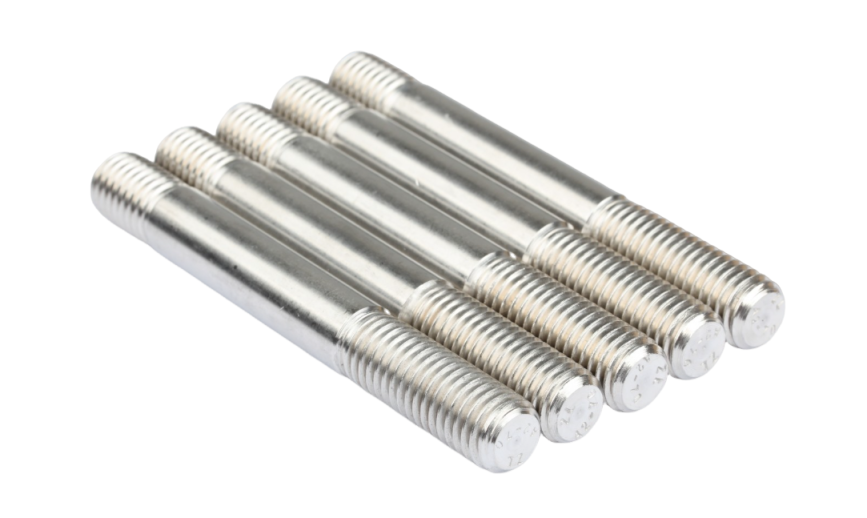

1. スタッドボルトとは

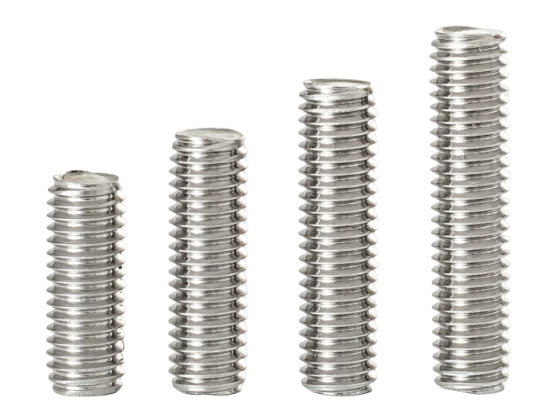

標準的な業界用語はスタッドであり、両頭ネジとも呼ばれます。シャンクの両端にネジが加工されたヘッドレスファスナーです。中間シャンクはスムースシャンクと全ねじタイプがあり、シャンク径はご要望に応じてカスタマイズできます。あらゆる種類の重機の固定接続に広く使用されています。製品は複数の強度グレードの炭素鋼とステンレス鋼で提供され、DIN、ISO、ASME などの世界共通の工業規格に準拠しています。

従来の片端ボルトは六角頭が付いており、片側にしかネジがありません。これに対し、ナットはスタッドボルトの両端を締め付けることができ、設置スペースや板厚の制限がありません。これが両締結具の構造上の大きな違いです。

2. 典型的なアプリケーションシナリオ

• 大型設備用の脱着式補助部品
• 減速機、メカニカルシールシート、機器のサイトグラス、圧力容器カバーなど頻繁に分解する部品は、スタッドの一端をメインベースにねじ込み、付属品を取り付けた後にもう一端をナットで締めます。
• 極厚板と長尺ジョイントの接続
• 鋼製主桁、厚いフランジ、大型機器シェルの場合、接続部品の総厚みが片端ボルトの最大適用長さを超えます。片端ボルトの頭部はしっかりと嵌合できず、レンチが入るスペースがありません。両端をナットでロックしたスタッドボルトは厚板の接合に最適です。
• 狭いスペースと埋め込み設置のシナリオ
• アンカー ボルト、コンクリート製ルーフ ハンガー、パイプライン フランジ、ボイラー鋼構造物、タワー クレーンのサスペンション部品では、片側のみがファスナーにアクセスでき、ボルトの頭が入る余地がありません。スタッドの一端はベースにねじ込まれ、ナットは外側から締められます。片端ボルトは六角頭が邪魔になるため取り付けできません。
• 高温・振動・高圧機器
• 鉱山機械、石油およびガスのパイプライン、ボイラー、発電機セットは、長期運転のための交流負荷や高温クリープに耐えます。片頭ボルトは頭部に応力が集中するため、緩みやすくなります。スタッドボルトは均一な応力に耐えます。ロックワッシャーと組み合わせることで、安定したクランプ力を長期間維持し、接続の緩みによる安全上のリスクを軽減します。

3. 主な利点

• ヘッドレス設計で、埋め込み設置、狭いスペース、極厚板の接続に適しています。
• 繰り返しの分解と組立中にスタッドのみが摩耗するため、機器ベースの雌ねじが保護され、メンテナンスコストが削減されます。
• 両端の応力分布が均一で、耐振動性、耐高温クリープ性に優れ、より確実なクランプ性能を発揮します。

4. ねじ接続の緩み防止に関する重要な注意事項

鉱山設備、橋梁、ボイラー、化学設備は常に振動や温度変動の影響を受けており、嵌合ねじ間の摩擦が瞬時になくなる場合があります。連続的な交流負荷はナットの緩みや接続不良を引き起こし、機器の漏洩や構造の崩壊などの安全事故につながる可能性があります。長期にわたるクランプの安定性を保証するために、すべてのスタッド ボルトは、スプリング ワッシャー、ロック ナット、スレッド ロッカーなどの緩み止めアクセサリとともに組み立てる必要があります。

5。スタッドボルトの一般的な表面処理

ファスナーには、耐腐食性能と互換性のあるねじの取り付けの両方が必要です。さまざまな表面処理が、対応する工業作業条件に適合します。

Q1：片頭ボルトの代わりにスタッドボルトを使用しなければならない使用条件は何ですか？

A: スタッド ボルトは、頻繁に分解と組み立てを必要とする装置、極厚プレート、片側にレンチがアクセスできないアセンブリ、高温/振動/高圧機械、埋め込みアンカー接続用途に適しています。

Q2：長期使用時のスタッドボルトの緩みを防ぐにはどうすればよいですか？

A：ロックナットとスプリングワッシャーを使用してください。高温環境用にダクロメットコーティングされたスタッドを選択し、組み立て中にスレッドロッカーを適用し、定期的にトルクを再チェックしてください。

Q3: スタッドボルトの表面処理はどのように選べばよいですか?

A: 通常の屋内設備の場合は、黒染めまたは電気亜鉛メッキを選択してください。屋外、海洋、塩水噴霧環境向けにダクロメットの非電解亜鉛コーティングを採用。高温ボイラーや化学装置用の耐高温コーティングを選択してください。
