外径六角ボルトか内径六角ボルトか？

六角ボルトは一般的なタイプの締結具です。皿ボルトや十字穴ボルトと比べて、組み立て時になじみにくく、高いトルクに耐えられます。六角ボルトは外径六角ボルトと内径六角ボルトの2種類に分類されます。では、これら 2 つのタイプは何が区別されるのでしょうか?

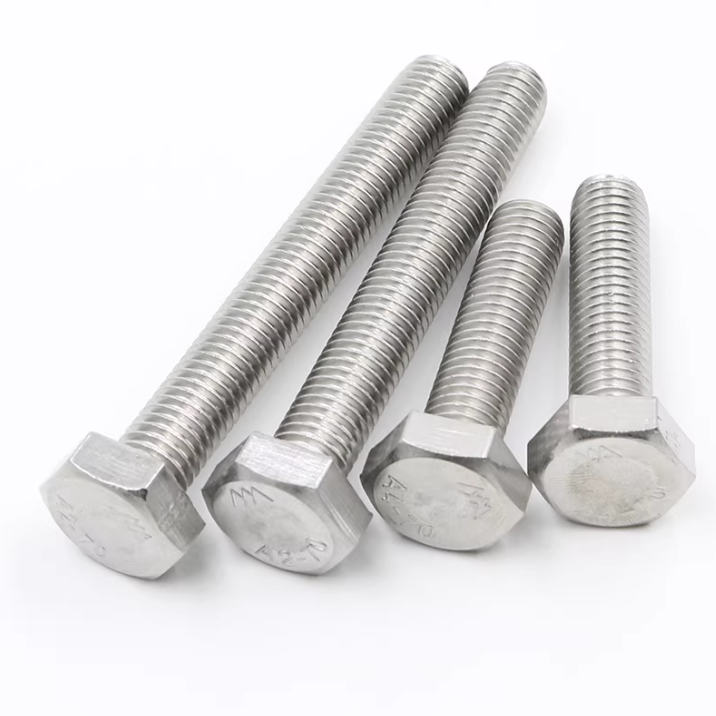

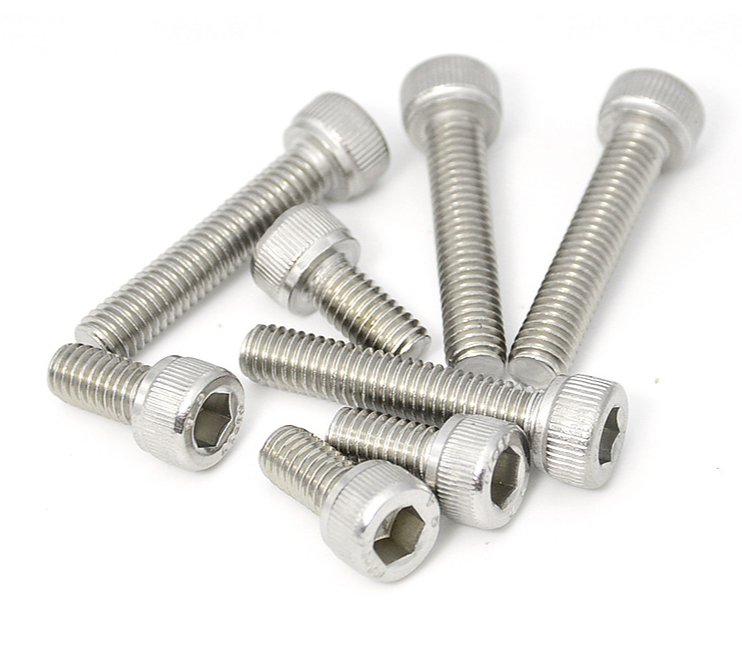

外径六角ボルトは構造上、六角頭が盛り上がっており、凹みがありません。ヘッドの支持表面積を増やすために、外部六角フランジ ボルトとして製造することもできます。このボルトは広く使用されています。内部六角ボルトは、中央に凹んだ六角形を備えた円形の外側頭部を備えており、一般的に円筒形、なべ頭、皿頭、皿頭のスタイルで入手可能です。

外付け六角ボルトの利点は明らかです。優れたセルフロック特性、より強力な予圧を可能にするヘッドとワークピース間の接触面積の拡大、利用可能な全ねじの長さの幅広い範囲、およびタップ穴ボルトに機械加工できる機能です。コンポーネントの位置を確保し、横方向のせん断力に耐えることができます。さらに、内部六角ボルトよりも頭部が薄いため、多くの場面で代替品として使用できます。しかし、外付け六角ボルトは頭部の突出部分がスペースを占めるため小型精密機器には不向きであり、皿穴加工もできないという限界がありました。

内部六角ボルトにより取り付けが簡単で、滑りが最小限に抑えられ、設置面積もコンパクトです。ワークピースに直接皿穴を設けることができるため、周囲のコンポーネントとの干渉を避け、すっきりとした目立たない外観を実現します。取り外しには専用のレンチが必要ですが、盗難防止効果が高く、かなりの荷重に耐えることができます。ただし、これらには欠点もあります。頭部の接触面積が小さいため、外付け六角ボルトに比べて予圧が低くなります。一定の長さを超えると、全ねじタイプは使用できなくなります。さらに、特殊なレンチが必要となるため、入手が困難な場合があります。締め付け中にネジ山が剥がれるリスクが高くなり、部品の交換が面倒になり、日常的な分解が不便になります。

外部六角ボルトと内部六角ボルトは、主に設置スペースとトルク要件によって異なります。十分な設置スペースがあり、高トルクの締め付けが必要な場合は、外部六角ボルトを選択してください。逆に、取り付け領域が限られている場合、フラッシュヘッドの外観が望まれる場合、およびトルク要求が厳しくない場合は、内側六角ボルトを選択します。
